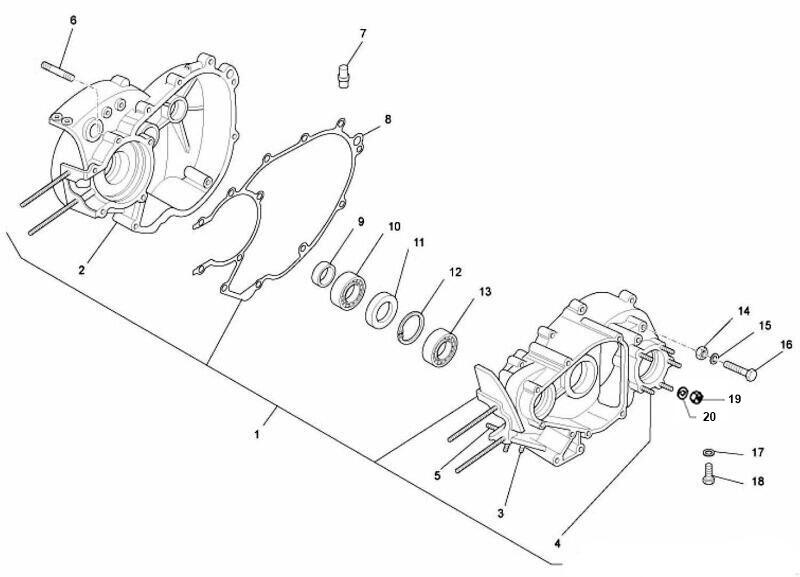

Kurbelgehäuse



01. Motorblock (bis 29.07.2011)

10. Lager für Kurbelwelle

01. Motorblock (ab 29.07.2011) [B016285]

11. Stopfbuchspackung für Kurbelwelle

02. Stützbolzen für Zylinder

12. Sicherungsring B47

03. Stützbolzen [000584]

13. Lager für Kurbelwelle

04. Schraube für Kurbelgehäuse

14. Mutter M7

05. Stützbolzen [004515]

15. Federscheibe 7mm

06. Stützschraube für Kurbelgehäuse

16. Schraubensatz für Motor

07. Entlüftungsschraube

17. Dichtung für unteren Stopfen

08. Verpackung

17. Ölschraubensatz

09. Stopfbuchspackung für Kurbelwelle

18. Schraube für unteren Stopfen



Ape 50 E2+E4
Motorblock kpl. Startdatum 29.07.2011
Model/Artikelnr.: B0162855
0 Bewertungen

Motorblock Ape 50

Kurbelgehäuse
Originaler Piaggio-Motorblock für Ape 50

Passend für Ape50 ab Baujahr 29.07.2011, mit 1 Loch im Gehäuse für den Kabelbaum vom Stator.

Im Block montiert: 4 Stützschrauben für Zylinder + 2 Stützschrauben für Anlasser + 5 Schrauben für Differential + 3 Schrauben für Ansaugrohr + 1 Unterdruckdüse + 2 Stützschrauben für Kurbelwelle zur Verbindung der beiden Motorseiten.

Startdatum: 29.07.2011

Lager nicht im Lieferumfang enthalten.

Original - Piaggio.

6.895,95  Inkl. MwSt
( 5.516,76  Exkl. MwSt )
Verfügbarkeit: Lieferzeit beträgt 21-30 Tag(e) Nicht auf Lager
Ape 50 E2+E4
Lagersatz für Kurbelwelle
Model/Artikelnr.: 100200770
0 Bewertungen

Lagersatz für Kurbelwelle - RMS SKF

Enthält: 2 Kurbelwellenlager H+V-Seite und 2 Stopfbuchsen H+V-Seite.

1 Stück SKF 6204/C5 20-47-14

1 Stück SKF 6303/C3 20 225J EXPLORER 17-47-14

1 Stück Verpackungskarton 20x32x7 4236 A6 KOK SC

1 Stück Verpackungsbox SC 22,7x47x7x7,5x6 KOK 1547

269,95  Inkl. MwSt
( 215,96  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Kurbelwellensimmerring links - Ape 50
Model/Artikelnr.: 1A018563
0 Bewertungen

Kurbelwellensimmerring links - Ape 50

Kurbelwellensimmerring 20 x 32 x 7 auf der Polrad / Lüfterradseite in Fahrtrichtung links für Kurbelwelle mit 20er Konus

20x32x7/6 Corteco A7 CFW BAUM 2SL X7

Original Piaggio Ersatzteil

38,95  Inkl. MwSt
( 31,16  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Kurbelwellensimmerring Primärseite rechts Ape 50
Model/Artikelnr.: 289305
0 Bewertungen

Kurbelwellensimmerring rechts - Ape 50

Kurbelwellensimmerring 22.7 x 47.05 x 07.5/7 in Fahrtrichtung rechts auf der Primärritzelseite.

(Kupplungsseite)

22,7x47,05x7,5/7 Corteco CFW BASF

Original Piaggio Ersatzteil

55,95  Inkl. MwSt
( 44,76  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Stützbolzen für Zylinder 7mm
Model/Artikelnr.: 000480
0 Bewertungen

Stützbolzen am Zylinder Ape 50

Passend für Ape50.

Original - Piaggio.

Es werden 4 Stück verwendet

19,50  Inkl. MwSt
( 15,60  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Dichtung aus Papier Ölablassschraube Getriebe Motor Ape 50
Model/Artikelnr.: 100708000
0 Bewertungen

Dichtung aus Papier Ölablassschraube Getriebe Motor Ape 50

Ölablassdichtung original Papier für Ölablaß - und Einfüllschraube schraube Ape 50

Dichtung zum Einfüllen und Ablassen des Öls.
Dichtung für die untere Schraube im Motor.

Abmessungen: 8X12X1

RMS

8,50  Inkl. MwSt
( 6,80  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Dichtung für Kurbelgehäuse
Model/Artikelnr.: 222429
0 Bewertungen

Papierverpackung

Original-Piaggio

27,95  Inkl. MwSt
( 22,36  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Dichtung für Bodenstopfen Orig.
Model/Artikelnr.: 485703
0 Bewertungen

Dichtung für Bodenstopfen Ape 50
Orig. Kupfer


Dichtung zum Einfüllen und Ablassen des Öls. (Kupfer)
Dichtung für den unteren Stecker im Motor.

Abmessungen: 8X12X1

Original - Piaggio

15,00  Inkl. MwSt
( 12,00  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Stützbolzen für Anlasser
Model/Artikelnr.: 016036
0 Bewertungen

Hinweisbild zeigt 2 Stück. Der Preis beträgt pro. STCK. und braucht man 2 Stück? Müssen Sie 2 Stück bestellen?

Stützbolzen für Anlasser M6 x 85mm.

Original - Piaggio

21,95  Inkl. MwSt
( 17,56  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Sicherungsring B47
Model/Artikelnr.: 006647
0 Bewertungen

Sicherungsring für Bremssystem bei Ape 50

Sicherungsring am Hinterradlager.

Es werden 2 Stück verwendet.

Original - Piaggio

16,95  Inkl. MwSt
( 13,56  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Lager für Kurbel links Ape 50
Model/Artikelnr.: 090131
0 Bewertungen

Lager für Kurbel links Ape 50

Linke Seite (Schwungradseite)

Original-Piaggio

6204/C3 (20x47x14)

88,75  Inkl. MwSt
( 71,00  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Lager für Kurbelwelle rechts
Model/Artikelnr.: 227687
0 Bewertungen

Lager für Kurbelwelle Rechte Seite Ape50

Rechte Seite (Anschlussseite)

Original-Piaggio

6303/C3 (17x47x14)

94,95  Inkl. MwSt
( 75,96  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Ölablassschraube Öleinfüllschraube Ape 50
Model/Artikelnr.: 138345
0 Bewertungen

Ölablassschraube Öleinfüllschraube Motorgetriebe Ape 50

Passend für Piaggio Ape50 – es werden 2 Stück verwendet.

Wird zum Einfüllen und Ablassen von Öl verwendet.

Original - Piaggio.

19,95  Inkl. MwSt
( 15,96  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Mutter für Differential Ape 50
Model/Artikelnr.: 015344
0 Bewertungen

Mutter für Differential Ape 50

Wird bei der Montage des Differentialgehäuses am Motorblock verwendet.
Es werden 5 Stück verwendet.

D8x1,0 MT10

Locking torques (N*m)
Differential - Crankcase  33.5 ± 1.5 Nm

Original - Piaggio.

12,95  Inkl. MwSt
( 10,36  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2+E4
Kurbelgehäuseschraube Ape 50
Model/Artikelnr.: 015584
0 Bewertungen

Schraube zur Befestigung des Differentialgehäuses am Motorblock. Ape 50.

Es werden 5 Stück verwendet.
Der Preis beträgt pro. STCK.

Auf diesen ist das Differential montiert.

Original - Piaggio

Original-Ersatzteil in guter Qualität sorgt für gute Passform und perfekte Funktion.
Wir haben eine große Auswahl an Ersatzteilen für die Piaggio Ape 50.

99,95  Inkl. MwSt
( 79,96  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager
Ape 50 E2
Motorgehäuse kpl. Stoppdatum 29.07.2011
Model/Artikelnr.: 8339585
0 Bewertungen

Motorblock Ape 50 Gl. Modell

Kurbelgehäuse
Originaler Piaggio-Motorblock für Ape 50

Passend für Ape50 bis Baujahr 07/2011, mit 2 Löchern im Gehäuse für den Kabelbaum vom Stator.

Im Block montiert: 4 Stützschrauben für Zylinder + 2 Stützschrauben für Anlasser + 5 Schrauben für Differenzial + 3 Schrauben für Ansaugrohr + 1 Unterdruckdüse + 2 Stützschrauben für Kurbelwelle zur Verbindung der beiden Motorseiten.

Stoppdatum: 29.07.2011

Lager nicht im Lieferumfang enthalten.

Original - Piaggio.

6.795,95  Inkl. MwSt
( 5.436,76  Exkl. MwSt )
Verfügbarkeit: Lieferzeit beträgt 21-30 Tag(e) Nicht auf Lager
Neu
Ape 50 E2+E4
Scheibe für Differential Ape 50
Model/Artikelnr.: 013776
0 Bewertungen

Scheibe für Differential Ape 50

Scheibe für Differential 16.5x8.1x1.5

Wird bei der Montage des Differentialgehäuses auf dem Motorblock verwendet.
Es werden 5 Stück verwendet.

Original - Piaggio.

4,95  Inkl. MwSt
( 3,96  Exkl. MwSt )
Verfügbarkeit: Auf Lager Auf Lager

Hier finden Sie alle Original- und Nicht-Original-Ersatzteile für das Kurbelgehäuse eines Piaggio Ape 50 ab Baujahr 2009. Rahmennummer: ZAPC80000. Motorcode: C000M
