Krumtaphus

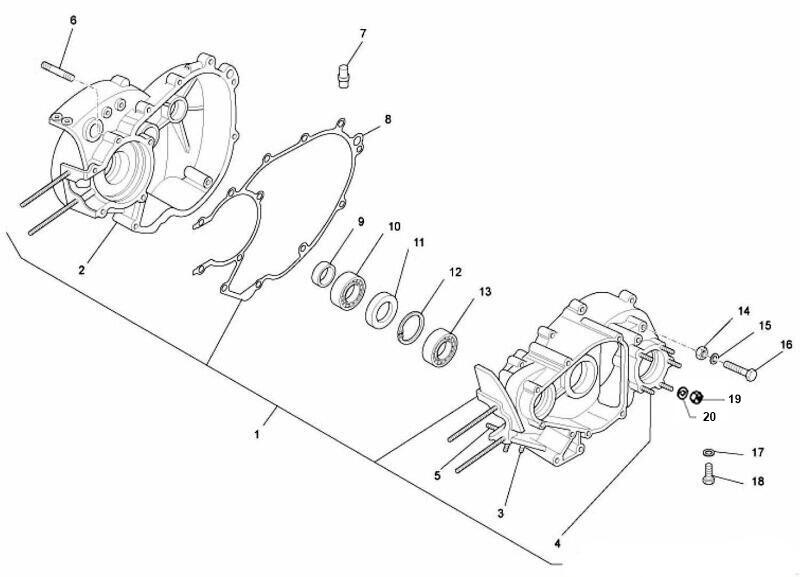

 Splittegning Krumtaphus Ape 50



01. Motorblok (frem til 29.07.2011)

10. Leje til krumtap

01. Motorblok (efter 29.07.2011) [B016285]

11. Pakdåse til krumtap

02. Støttebolt til cylinder

12. Låsering B47

03. Støttebolt [000584]

13. Leje til krumtap

04. Bolt til krumtaphus

14. Møtrik M7

05. Støttebolt [004515]

15. Fjederskive 7mm

06. Støttebolt til krumtaphus

16. Boltsæt til motor

07. Ventilationsskrue

17. Pakning til bundprop

08. Pakning

17. Oliebolt sæt

09. Pakdåse til krumtap

18. Bolt til bundprop



Ape 50 E2+E4
Motorblok kpl. Start Date 29.07.2011
Model/varenr.: B0162855
0 anmeldelser

Motorblok Ape 50

Krumtaphus
Original Piaggio motorblok til ape 50

Passer til Ape50 fra årgang 29.07.2011 og frem, med 1 hul i huset til ledningsnet fra stator.

monteret i blokken: 4 støtte bolter for cylinder + 2 støttebolter for starter + 5 bolter for differentiale + 3 bolter for indsugningsrør + 1 vakuumstuds + 2 støttebolter for krumtap til samling af de to motor sider.

Start Date: 29.07.2011

Lejer medfølger ikke.

Original - Piaggio.

6.895,95  m/Moms
( 5.516,76  u/Moms )
Lager: 1 stk tilbage på lager Kun få stk. tilbage
Ape 50 E2+E4
Lejesæt til krumtap
Model/varenr.: 100200770
0 anmeldelser

Lejesæt til krumtap - RMS SKF

Indeholder: 2 stk krumtaps lejer H+V side og 2 stk Pakdåser H+V side.

1stk SKF 6204/C5 20-47-14

1stk SKF 6303/C3 20 225J EXPLORER 17-47-14

1stk Pakdåse 20x32x7 4236 A6 KOK SC

1stk Pakdåse SC 22,7x47x7x7,5x6 KOK 1547

269,95  m/Moms
( 215,96  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Pakdåse til krumtap V.
Model/varenr.: 1A018563
0 anmeldelser

Pakdåse/simmering til krumtap venstre side.
(Svinghjulsside)

(289306)

Original - Piaggio

20x32x7 corteco A7 CFW BAU2SL

38,95  m/Moms
( 31,16  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Støttebolt til cylinder 7mm
Model/varenr.: 000480
0 anmeldelser

Støttebolt ved cylinder Ape 50

Passer til Ape50.

Original - Piaggio.

Der bruges 4 stk

19,50  m/Moms
( 15,60  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Pakdåse til krumtap H.
Model/varenr.: 289305
0 anmeldelser

Pakdåse/simmering til krumtap højre side.
(Koblingsside)

Passer til Piaggio Ape50

22.7 x 47.05 x 07.5/7

Original - Piaggio

(289305)

55,95  m/Moms
( 44,76  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Pakning til bundprop (fiber) Ape 50
Model/varenr.: 100708000
0 anmeldelser

Pakning til bundprop (fiber) Ape 50

Pakning til olie- påfyldning og aftapning. (fiber)
Pakning til bundskrue i motor.

Mål: 8X12X1

Uoriginal - RMS

12,00  m/Moms
( 9,60  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Pakning til krumtapshus
Model/varenr.: 222429
0 anmeldelser

Papirspakning

Original Piaggio

27,95  m/Moms
( 22,36  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Pakning til bundprop Orig.
Model/varenr.: 485703
0 anmeldelser

Pakning til bundprop Ape 50
Orig. Kobber


Pakning til olie- påfyldning og aftapning. (kobber)
Pakning til bundprop i motor.

Mål: 8X12X1

Original - Piaggio

15,00  m/Moms
( 12,00  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Låsering B47
Model/varenr.: 006647
0 anmeldelser

Låsering til bremsesystem på Ape 50

Låsering ved bagghjulsleje.

Der bruges 2 stk.

Original - Piaggio

16,95  m/Moms
( 13,56  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Støttebolt til starter
Model/varenr.: 016036
0 anmeldelser

Bemærk billede viser 2stk. Prisen er pr. stk. og skal du bruge 2 stk. skal du bestille 2 stk.

Støttebolt til starter M6 x 85mm.

Original - Piaggio

21,95  m/Moms
( 17,56  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Leje til krumtap venstre Ape 50
Model/varenr.: 090131
0 anmeldelser

Leje til krumtap venstre Ape 50

Venstre side (svinghjulside)

Original Piaggio

6204/C3 (20x47x14)

88,75  m/Moms
( 71,00  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Leje til krumtap Højre
Model/varenr.: 227687
0 anmeldelser

Leje til krumtap Højre side Ape50

Højre side (Koblingsside)

Original Piaggio

6303/C3 (17x47x14)

94,95  m/Moms
( 75,96  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Bolt bundprop
Model/varenr.: 138345
0 anmeldelser

Passer til Piaggio Ape50 - der bruges 2 stk.

Anvendes til olie- påfyldning og aftapning.

Original - Piaggio.

19,95  m/Moms
( 15,96  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
Bolt til krumtaphus
Model/varenr.: 015584
0 anmeldelser

Bolt til montering af differentialehus på motorblok. Ape 50.

Der bruges 5 stk.
Prisen er pr. stk.

Differentialet monteres på disse.

Original - Piaggio

Original reservedel i god kvalitet sikrer god pasform og perfekt funktion.
Vi har stort udvalg i reservedele til Piaggio Ape 50.

99,95  m/Moms
( 79,96  u/Moms )
Lager: På lager På lager
Ape 50 E2
Motorblok kpl. Stop Date 29.07.2011
Model/varenr.: 8339585
0 anmeldelser

Motorblok Ape 50 Gl. model

Krumtaphus
Original Piaggio motorblok til ape 50

Passer til Ape50 frem til årgang 07/2011, med 2 huller i huset til ledningsnet fra stator.

Monteret i blokken: 4 støttebolter for cylinder + 2 støttebolter for starter + 5 bolter for differentiale + 3 bolter for indsugningsrør + 1 vakuumstuds + 2 støttebolter for krumtap til samling af de to motor sider.

Stop Date: 29.07.2011

Lejer medfølger ikke.

Original - Piaggio.

6.795,95  m/Moms
( 5.436,76  u/Moms )
Lager: Leveringstid er 21-30 dag(e) Ikke på lager

Her finder du alle originale og uoriginale reservedele til Krumtaphus på en piaggio ape 50 årgang 2009 og frem. Stel nummer: ZAPC80000. Motor kode: C000M
